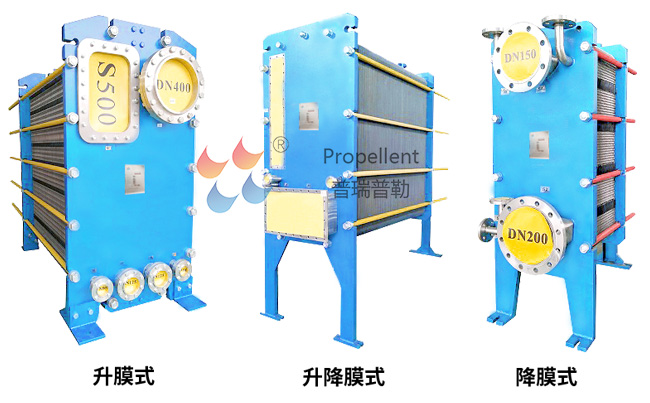

「板式蒸發器」產品分類及工作原理
板式蒸發器根據物料的流動方向可分為升膜式、降膜式、升降膜式，其工作原理如下：
1、升膜式板式蒸發器
每組板片由兩張不同形式的板片焊接而成。
物料在端板下端中間兩個口進入，在板片組與板片組之間的流道中形成向上爬升的液膜，蒸發后的濃縮液和加熱介質混合物，從上端大異形口出去；
加熱介質則由端板上端小異形口進入板片組的蒸汽通道內。
物料和加熱介質在各自的相應流道內呈逆流流動，特制的板型產生強烈的湍流，從而得到理想的熱傳遞，冷凝水從下端左右開口出去。
2、降膜式板式蒸發器
每組板片由兩張不同形式的板片焊接而成。
物料從端板上端的左右開口進入，在板片組與板片組之間的流道中形成向下降落的液膜；
蒸發后的濃縮液和加熱介質混合物，從下端大口出去；加熱介質從上端中間的大口進入板片組的蒸汽通道內。
物料和加熱介質在各自的相應流道內呈順流流動，冷凝水從下端左開口出去。
3、升降膜式板式蒸發器
板式升降膜蒸發器的每組由4張板片，4個流道組成，是一個升膜蒸發和降膜蒸發相結合的蒸發裝置。
物料進入第2流道時沿傳熱表面上升，進行升膜蒸發，然后流入第4流道，自上而下地在傳熱表面上進行降膜蒸發，并排出二次蒸汽和濃縮液至汽液分離器。在1和3流道為蒸汽冷疑放熱通道。每道的兩板片之間都有特殊結構的密封墊圈，將相鄰兩側的不同物料互相隔開。
換熱后冷凝水從板片下端側面出去。
